la linea di produzione dell'asciugamano del Z-popolare l'acciaio all'acciaio imprime
Descrizione
La linea di produzione dell'asciugamano del popolare di Z deveoped per i clienti che mirano all'alta capacità di produzione ed ai prodotti eccellenti dell'asciugamano. Lavorando con il tipo piegante di aspirazione di vuoto e meccanica, può funzionare alla velocità stabile di 180m/min.

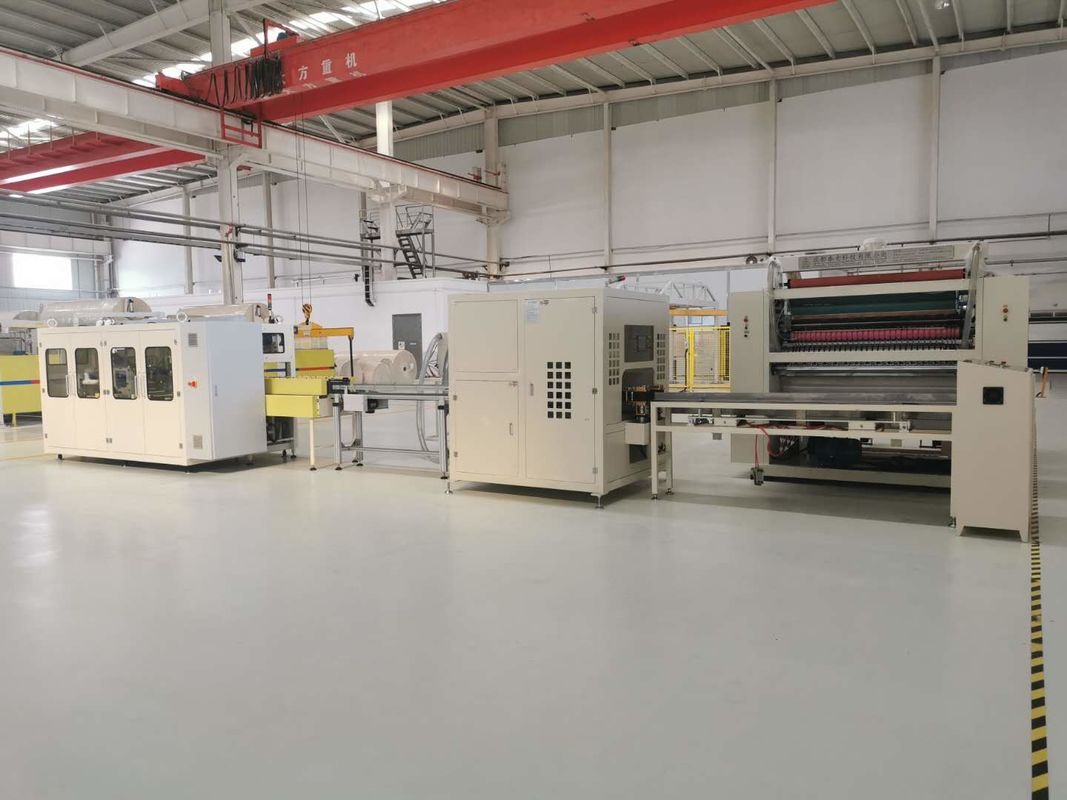

Un insieme dell'insieme di piegatura machine+ uno dell'asciugamano del ceppo ha visto la macchina cuting + un insieme della macchina imballatrice dell'asciugamano automatico fare una linea completamente automatica di prodcution dell'asciugamano. Progettazione compatta ed operatori facili di aiuto di adeguamento per avere controllo totale di funzionalità e produzione della macchina. il Interamente fronte che imprime (norma/facoltativo), logo imprime (standard/facoltativo), incolla il laminationoptional), stampa di logo 1/2colors (facoltativa) è disponibile.
Specificazione di Technicial
| Macchina dell'asciugamano di YY-Z con laminazione | |
| 1. Rotolo enorme |
(1) dimensione del rotolo enorme: Maxφ1500mm×1200mm (diameter×width del rotolo enorme); (2) materiale del rotolo enorme: carta della pasta di legno 36-52g/㎡single-ply; (3) il centro del rotolo enorme dentro il diametro: 3" (φ76m) piatto di parete di condizione del pavimento (di 4) con uno spessore di 30mm. (5) due supporti di svolgimento, due ampi e cinghie piane per ogni supporto di svolgimento. la tensione di carta (di 6) è controllata dalla conversione di frequenza indipendente del motore, è leggermente regolabile sul touch screen. |
| 2. Dimensione del prodotto |
(1) dimensione tagliente trasversale: 225±2mm (altre dimensioni soddisfanno l'ordine); (2) dimensione piegata: 75±2mm; (3) dimensioni del prodotto: 225x230mm. (4) velocità di produzione: 800-1000sheets/min/line per l'asciugamano comune. la piegatura del prodotto (di 5) ha finito molto liscio ed ordinato, nessun grinze. |
| 3. Parte di goffratura comune |
(1) un insieme dell'acciaio all'acciaio imprime. L'acciaio imprime il rullo è fatto tramite incisione laser (compratore fornisce imprime il modello e conferma con il venditore) (2) struttura superiore e più bassa, spessore 55mm, controllo della pressione pneumatico del piatto di parete del cilindro, fornito di dispositivo di limite. (3) rimozione e lubrificazione di polvere di carta da feltro; Dispositivo di sicurezza; (4) il diametro d'acciaio del rullo è 240mm, lo spessore 40mm del rullo, il materiale del rullo è ad alta frequenza elaborato dall'acciaio del giro dello speciale 40CR. |
| 4. Piegando e tagliando parte |
(1) tipo di aspirazione di vuoto; (2) coltelli fissi trasversali possono andare su e giù indipendente dal cilindro, assicurarsi tagliata un angolo rotatorio trasversale (di 3) coltelli è regolabile. piatto di parete di condizione del pavimento (di 4) con uno spessore di 55mm. carta (di 5) che si sparge dai rulli regolabili di Arco-forma. |
| 5. Potere stato necessario |
(1) pulsometro: 22KW (marca di Longtech); Motori di alimentazione di carta: 1.5KW*2; (2) motore principale: 7.5KW (3) 380V, 50HZ (compratore conferma l'ordine di attimo) pressione d'aria (di 4): ≥0.5Mpa. (5) regolamento di velocità di frequenza del motore principale, gabinetto elettrico indipendente con la funzione di ventilazione e di raffreddamento dell'aria. (6) contenitore di commutatore mobile dell'arresto di emergenza. |
| 6.Others |
(1) SpA: Marca di delta; Invertitori: Marca di delta. Touch screen: Marca di delta. (2) pittura bollente per metallo, azionamento nel colore giallo, macchina principale della macchina nel colore bianco panna, copertura di sicurezza nel colore bianco panna; imballaggio dell'esportazione (di 3); (4) salvaguardare: Tutte le parti moventi e pizzicare hanno le coperture e segni sicuri del pericolo. (5) tutti i rulli di azionamento adotta la manica di espansione. |
| Il ceppo automatico di YY-HT ha visto | |
| Velocità di produzione | Velocità stabile di produzione: 60 tagli/min; |
| Molatura del coltello | Macinazione automatica del coltello; il tempo può essere fissato. |
| Guidando per l'alimentazione di carta | Servomotore che guida, marca di Siemens. |
| Pressatura di carta |
Carta destra e sinistra che preme struttura con la cinghia piana antistatica eccellente; La larghezza di taglio è regolabile dalla madrevite, dividente l'esposizione del righello; |
| Taglio della gamma |
N- asciugamano del popolare (con o senza la manica che imballa); Lunghezza: <2000mm Larghezza: 100mm- 300mm; Altezza: 0-100mm; |
| Taglio del modo | Incidere le sezioni uguali, testa automatica e guarnizione della coda (min 2cm ogni lato); |
| Sistema di controllo |
Controllo di programma dello SpA, marca di Siemens; L'invertitore è marca di Siemens; Il touch screen è marca di Siemens; |
| Sistema di azionamento |
Servo azionamento completo; la marca del servomotore è Siemens. Collegamento dell'azionamento dalla cinghia piana antistatica eccellente; |
| Dispositivo di protezione |
Allarme automatico dell'errore; Esposizione ed analisi guasti del sistema di IO; Copertura di sicurezza dell'attrezzatura e maglia incorporata del ferro, vetro organico per l'osservazione esterna; |
| Potere stato necessario | 3 cavo di fase 5, AC380V 50Hz 7.7KW; |
| Pressione d'aria | 0.5-0.6Mpa (compratore prepara); |
| Consumo dell'aria | 120-160L/min; |
| Rumore della macchina | ≤80dB; |
| Dimensione della macchina |
Macchina principale: Circa 2010mm×1500×1972mm (L×W×H); Unità del trasportatore: Circa 2600mm×400×1000mm (L×W×H); |
| Peso della macchina | 2000KG |
| Pittura | Pittura bollente per metallo, azionamento nel colore rosso, macchina principale della macchina nel colore bianco panna, copertura di sicurezza nel colore bianco panna; |
| Macchina imballatrice automatica di YY-TP25C | |
| Campo di applicazione | Il singolo pacchetto molle N piega gli asciugamani |
| Entrata | Alimentazione astuta automatica di ASF |
| Velocità di progettazione | 35-45 pacchetti/min |
| Velocità di operazione stabile | 35-45 pacchetti/min |
| Dimensione del prodotto |
Lunghezza: 200mm-300mm Larghezza: 110mm-250mm Altezza: 60mm-115mm |
| Film d'imballaggio | Film di Prebag del rotolo |
| Max Film Dia. | ≥600mm |
| Dimensione della macchina | 4120mm x 2030 millimetri x 1930 millimetri (LxWxH) |
| Peso della macchina | 2600 CHILOGRAMMI |
| Film di Prebag | CPP, PE |
| Aria di compressione | Consumption≥ dell'aria del MPA/del ≥ 0,6 di pressione d'aria 30 l/min |
| Tensione di alimentazione elettrica | 440V/60HZ |
| Potere totale del motore | 14,8 CHILOWATT |
| Potere calorifico | 1,2 CHILOWATT |
| Gamma di variazione di tensione adattabile | +/--10% |
| Input dell'ingresso/uscita (VCC) | 24VDC |
| Uscita dell'ingresso/uscita (VCC) | 24VDC |
| Rifinitura di superficie di colore del dispositivo e | Pittura di spruzzatura & bollente grigio scuro e statica |
| Popolare del rinforzo | Dalla muffa di vuoto |
